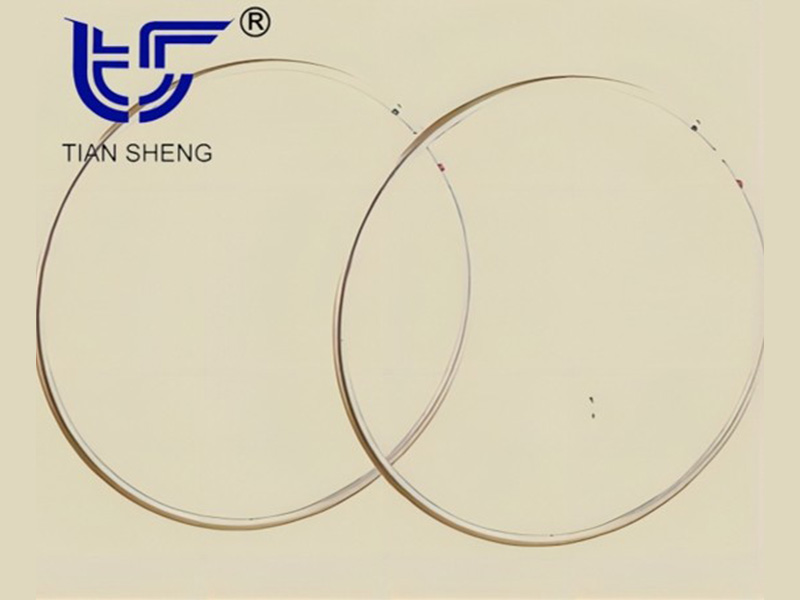

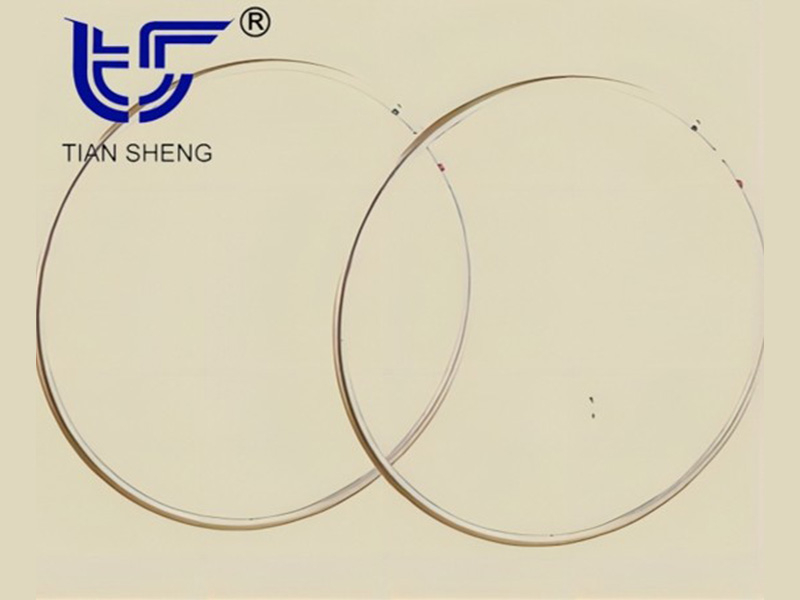

TS G91 металлическое уплотнительное кольцо 0-образной формы

штат:

Количество:



Запрос цены Добавить в корзину

Описание продукта

Функции:

Металлическое уплотнительное кольцо TS G91 изготовлено из изогнутой металлической трубы, а поверхность покрыта гальваническим покрытием, например серебром, никелем, кадмием, индием, или покрыта мягкими материалами, такими как ПТФЭ. В зависимости от рабочего давления, температуры и характера уплотняющей среды,

Трубы изготавливаются из различных металлических материалов, чаще всего из меди, нержавеющей стали, жаропрочных сплавов и т. д.

преимущество:

◆ Хорошие показатели устойчивости;

◆ Отличная устойчивость к релаксации стресса;

◆ Устойчив к химической коррозии и ядерной радиации;

◆ Нагрузка затяжки болтов меньше, чем у металлических шайб;

◆ Возможность достижения очень низкой скорости утечки: <10-9Па·м3/с (гелий, △P=1 бар).

приложение:

Металлическое уплотнительное кольцо TS G91 используется в случаях, когда требуется уплотнение и высокая надежность уплотнения, которым не могут соответствовать традиционные эластомеры и другие неметаллические уплотнения, например, в условиях высокого вакуума, высокой температуры, высокого давления, высокой скорости, вибрации или циклических нагрузок. Он стал важным уплотнением в вакуумной, сверхвакуумной, криогенной, автомобильной, аэрокосмической, ядерной энергетике, военной и других отраслях промышленности.

Основные типы и модели:

В зависимости от формы поперечного сечения металлические уплотнительные кольца TS G91 включают цельнометаллические уплотнительные кольца и полые металлические уплотнительные кольца. Полое металлическое уплотнительное кольцо TS G91 изготовлено из бесшовной стальной трубы, согнутой в форме кольца и приваренной с обоих концов. Его можно сделать разной формы, например, прямоугольника, овала и других форм. Соответствующей уплотнительной поверхностью фланца может быть плоская кольцевая канавка, плоская поверхность с ограничительным кольцом, трехплоскостной контакт и т. д. Основные типы и модели металлических уплотнительных колец TS G91 показаны в таблице ниже.

Типы и модели металлических уплотнительных колец TS G91

Тип

модель

Функции

Ненадувной

ТСГ91 ненадувного типа

ТС

G9101

Кольцевая трубка из полого металлического уплотнительного кольца не имеет отверстий и надувного тела внутри трубки.

Надувной

TSG91 надувной тип

ТС

G9100

Кольцевая трубка полого металлического уплотнительного кольца заполнена инертным газом.

Тип вентиляции с открытым отверстием

TSG91 открывающийся тип вентиляции

ТС

Г9100К

На внутренней поверхности кольцевой трубки полого металлического уплотнительного кольца открыто несколько небольших круглых отверстий или длинных круглых канавок , а внутренняя часть кольцевой трубки сообщается с пространством под давлением системы уплотнения.

Материалы и диапазон рабочих температур:

Материал уплотнительного кольца	стандартный	Рабочая температура, ℃	Облицовочные материалы	Диапазон температур, ℃
0Х17Н14МО2(316)	АМС5584	＜371	银	＜430
0Кр18Н10Т(321)	АМС5570	＜371	铜	＜930
Инконель600	АМС5580	＜538	镍	＜1200
Инконель X750	АМС5582	＜593	铅	＜200
Инконель718	АМС5590	＜649	ПТФЭ	＜230

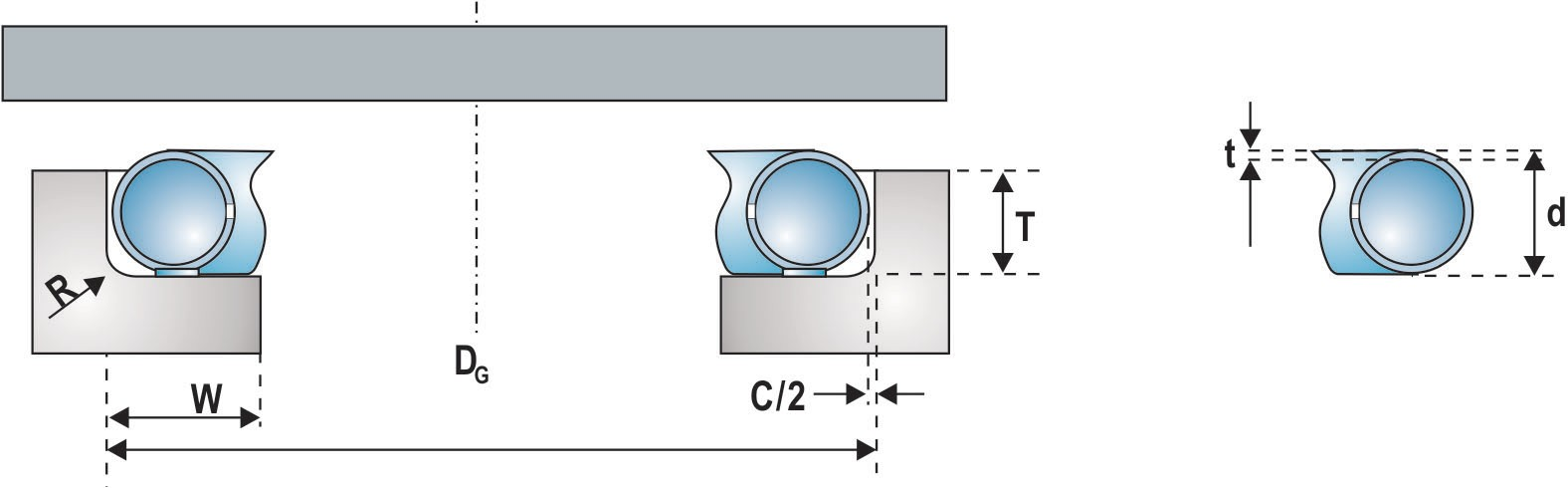

Размеры и допуски кольцевой канавки:


Сечение трубы		Диаметр канавки уплотнительного кольца Д (диапазон) G	Уплотнительное кольцо и зазор канавки C	Рекомендуемая глубина канавки T	Минимальная ширина слота W
Внешний диаметр d	отклонение
1.19	+0,08/-0,03	10～50	0.25	0.94～1.02	1.78
1.57	+0,08/-0,03	10～200	0.28	1.14～1.27	2.29
2.39	+0,08/-0,03	25～200	0.33	1.88～2.01	3.18
3.18	+0,08/-0,03	50～400	0.43	2.54～2.67	4.06
3.96	+0,10	75～650	0.61	3.18～3.30	5.08
4.78	+0,13	100～800	0.71	3.84～3.99	6.35
6.35	+0,13	200～1200	0.76	5.05～5.28	8.89
9.53	+0,13	300～2000	1.02	8.26～8.51	12.70
12.7	+0,13	800～3000	1.27	11.05～11.43	16.51
