Функции:

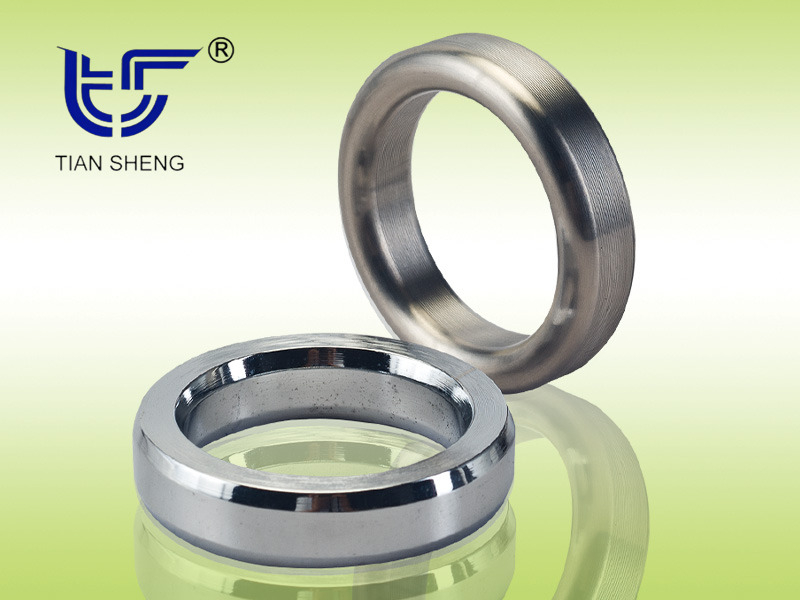

Прокладка металлического кольца TS G8 представляет собой металлическое кольцо толстого сечения, которое контактирует с уплотнительной поверхностью канавки фланцевого кольца, создавая высокое контактное давление, обеспечивающее герметичное и надежное уплотнение. Подходит для высокого давления, высокой температуры и переменных условий работы. При правильном выборе материалов их можно использовать в условиях высоких температур (1000°С) и агрессивных условий. Контроль твердости металлической кольцевой прокладки может обеспечить хорошее уплотнение без повреждения уплотняющей поверхности кольцевой канавки фланца.
Типы, модели и области применения:
Металлические кольцевые колодки TS G8 широко используются в таких отраслях промышленности, как нефтедобыча, нефтепереработка, нефтехимия и морские платформы. Металлические кольцевые площадки TS G8 в зависимости от формы поперечного сечения имеют различные конструктивные типы, как показано в таблице ниже. В соответствии с требованиями пользователя могут быть предоставлены металлические кольцевые площадки специальной формы. Типы, модели и применение металлических кольцевых прокладок TS G8
Тип | Форма поперечного сечения | модель | приложение | |
Тип Р (восьмиугольный) |  | ТС | G81 | Стандартная восьмиугольная металлическая кольцевая прокладка, наносимая на уплотнительную поверхность фланца стандартной кольцевой канавки. |
Тип Р (овал) |  | ТС | G82 | Стандартная овальная металлическая кольцевая прокладка, наносимая на уплотнительную поверхность фланца стандартной кольцевой канавки. |
Тип приема |  |
ТС |
G83 | Во время предварительной затяжки внешняя сторона кольцевой накладки RX соприкасается с кольцевой канавкой фланца. После наддува контактное давление между кольцевой накладкой и кольцевой канавкой фланца увеличивается, что делает его более устойчивым к вибрации, колебаниям давления и ударам. Эта кольцевая прокладка совместима с ASME B16.5, ASME B16.47 и Фланец с уплотнительной поверхностью с кольцевой канавкой API 6A 6B. Верхний предел рабочего давления может достигать 350 бар. |
Тип ВХ |  |
ТС |
G84 | Во время предварительной затяжки наружная часть кольцевой прокладки BX контактирует с кольцевой канавкой фланца, создавая высокое контактное давление. После повышения давления кольцевая прокладка действует как самозатягивающееся уплотнение. Эта кольцевая прокладка оснащена фланцем с кольцевой канавкой API 6A 6BX. Верхний предел рабочего давления может достигать 1500 бар. |
треугольник |  | ТС | G85 | Он подходит для герметизации трубопроводов, клапанов и сосудов под высоким давлением при высоких температурах и давлениях и оснащен фланцами с конической уплотнительной поверхностью. |
Чечевицеобразная форма |  | ТС | G86 | |
Материал:
Материал | максимальная твердость | логотип | |
ЧРС | ХРБ | ||
мягкое железо | 90 | 56 | D |
Мягкая сталь | 120 | 68 | S |
0Кр13(410С) | 170 | 86 | 410 |
0Х18Н9(304) | 160 | 83 | 304 |
0Кр17Н12Мо2(316Л) | 160 | 83 | 316L |
0Кр18Н11Нб(347) | 160 | 83 | 347 |
