TS G2 металлическая зубчатая прокладка

Функции:

Металлическая зубчатая прокладка TS G2 состоит из цельной металлической пластины с сердцевиной, верхняя и нижняя поверхности которой обработаны концентрическими круглыми зубцами и каждая покрыта слоем мягкой уплотнительной прокладки. TS G2 сочетает в себе преимущества цельнометаллических и мягких уплотнительных прокладок. Зубцы на верхней и нижней поверхностях металлического стержня создают высокое поверхностное давление на уплотнительную прокладку, обеспечивая необходимую для работы герметичность. Таким образом, эта прокладка может обеспечить хорошие характеристики уплотнения при низкой силе предварительного натяга и избежать риска выдавливания одной мягкой уплотнительной прокладки.

преимущество:

Металлические зубчатые прокладки TS G2 обладают следующими преимуществами:

1. Не повреждается уплотнительная поверхность фланца, легко разбирается;

2. Во время сборки закрывающая уплотнительная прокладка быстро утончается из-за сжатия, что снижает утечку и загрязнение окружающей среды;

3. Хорошая надежность и стабильность уплотнения снижают затраты на техническое обслуживание оборудования;

4. После ремонта зубьев пилы разобранной металлической пластины сердечника ее можно использовать повторно. Особенно это подходит для теплообменников с прокладками из драгоценных металлов (таких как монель и т.п.).

приложение:

Металлические зубчатые прокладки TS G2 в основном подходят для условий высокого давления, высокой температуры и колебаний, таких как трубопроводы горячего масла, сосуды под давлением, приборы и счетчики на нефтеперерабатывающих заводах, а также соединения различных корпусов клапанов.

Тип:

Помимо круглой формы, металлические зубчатые прокладки TS G2 также могут поставляться в овальной, прямоугольной, продолговатой и других формах в соответствии с требованиями пользователя. Металлические зубчатые прокладки делятся на основные типы и типы наружных колец (цельный тип и подвижный тип). Корни зубьев разделены на параллельные формы и выпуклые дуги для адаптации к различным типам уплотняющих поверхностей фланцев, как показано в таблице ниже.

                                                 Тип металлической зубчатой ​​прокладки TS G2

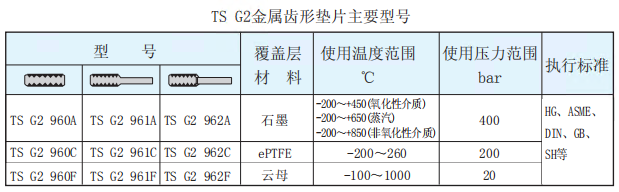

модель:

Основные модели металлических зубчатых прокладок TS G2 нашей компании представлены в таблице ниже.

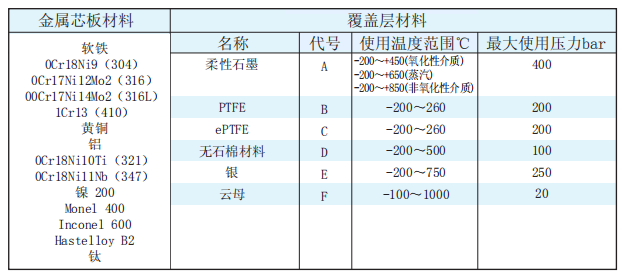

Материалы и сфера использования:

Примечание. Диапазон рабочих температур для материалов с металлическими пластинами см. в разделе «Металлические спиральные прокладки».
