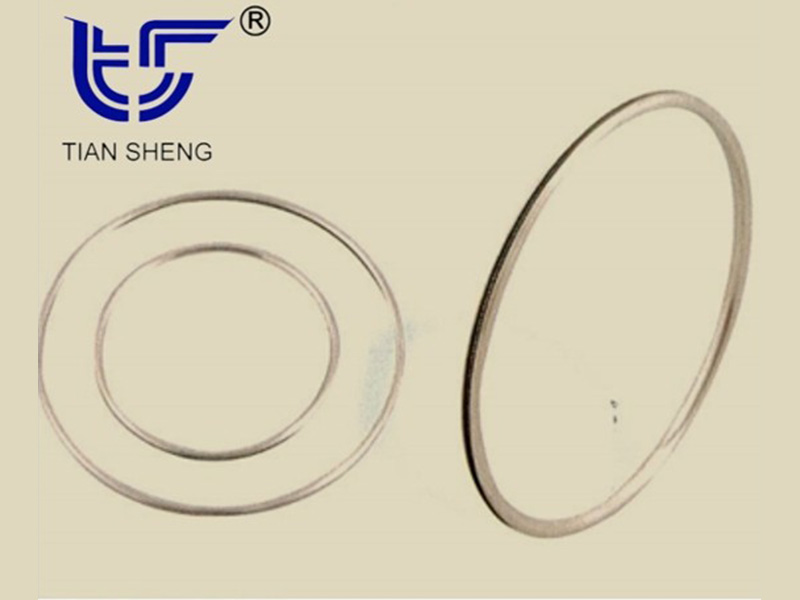

Металлическое уплотнительное кольцо TS G90 С-образной формы.

Функции:

Подпружиненное металлическое С-образное кольцо TS G90 состоит из открытого металлического покрытия и завернутой внутри него цилиндрической винтовой пружины. Металлическая обшивка может представлять собой один слой металла или два слоя металла (оболочка и подкладка). Материалом одного слоя или футеровки может быть медь, алюминий, никель, серебро, мягкая сталь, нержавеющая сталь, инконель, тантал, цирконий, титан и т. д. Внешняя оболочка может быть выполнена из мягкого металла, такого как алюминий, серебро, никель, золото, индий и т. д. В зависимости от применения материалом пружины является нержавеющая сталь (например, 304) или пружинная проволока из инконеля (например, Inconel X750 или сплав 718).

преимущество:

◆  Пластическая деформация, вызванная слоем покрытия, может заполнить мелкие неровности и дефекты фланца;

◆  Отличные характеристики отскока при сжатии и уплотнения в атомной промышленности;

◆  Химическая коррозионная стойкость и ядерно-радиационная стойкость;

◆  Способность компенсировать релаксацию напряжений уплотнительного кольца, вызванную колебаниями температуры и давления;

◆ Возможность достижения очень низкой скорости утечки: <10 ^-9Па·м3/с (гелий, △P=1 бар).

приложение:

Металлическое С-образное уплотнительное кольцо TS G90 используется в случаях, когда требуется уплотнение и высокая надежность уплотнения, которым не могут соответствовать традиционные эластомеры и другие неметаллические уплотнения, например, в условиях высокого вакуума, высокой температуры, высокого давления, высокой скорости, вибрации или циклических нагрузок. Он стал важным уплотнением в вакуумной, сверхвакуумной, аэрокосмической, атомной, военной промышленности, арматуре и других отраслях промышленности.

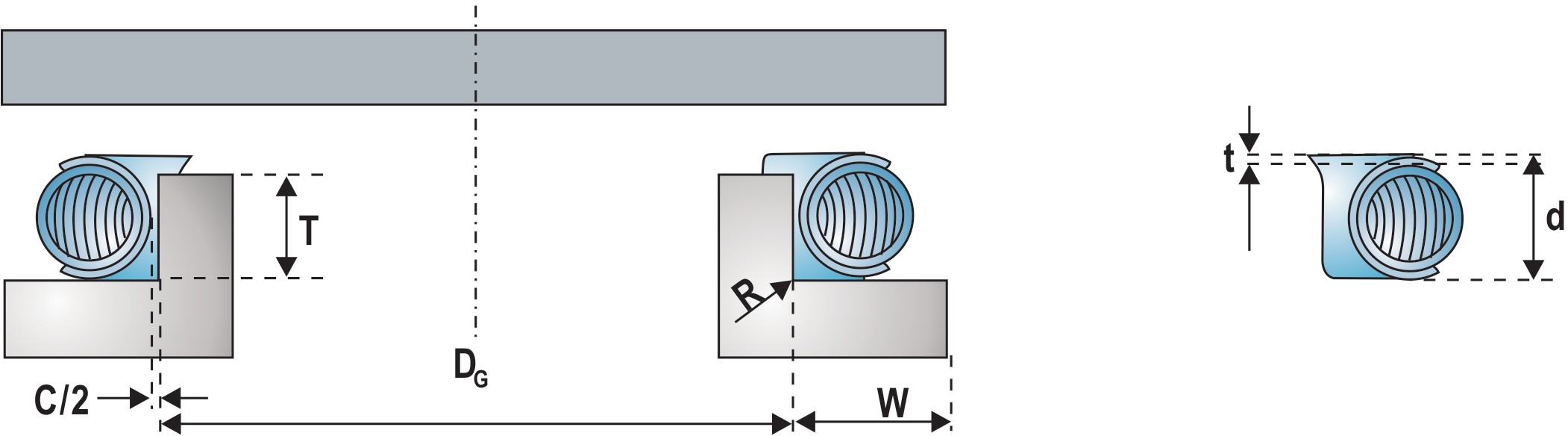

Основные типы и модели:

Материал:

Основные характеристики и характеристические значения:
