Особенности и приложения:

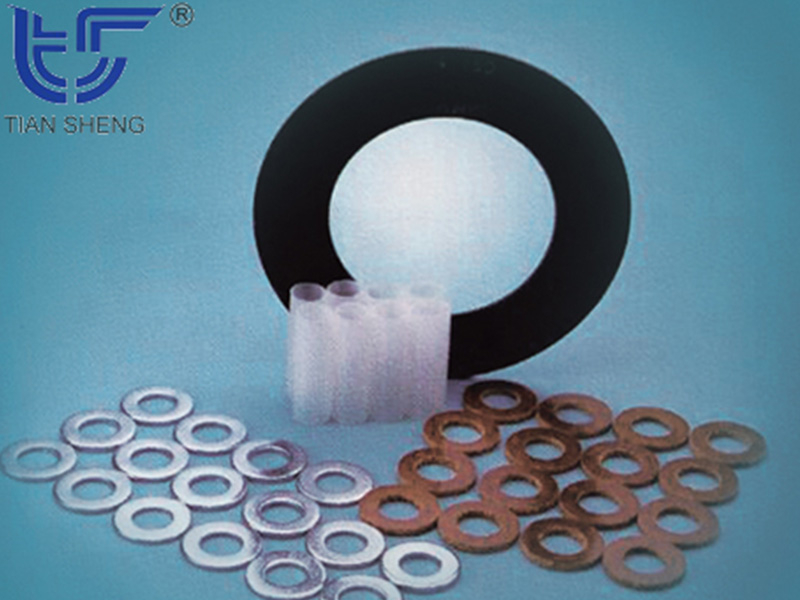

Группа изоляции состоит из изолирующих прокладок, изоляционных гильз болтов, изолирующих шайб и стальных шайб. Группа изоляции предназначена для электрической изоляции двух соседних фланцев трубопровода с целью предотвращения электрохимической коррозии. Он подходит для изоляционной защиты трубопроводов на море, в морской воде, на нефтеперерабатывающих, нефтехимических заводах, нефтеперерабатывающих заводах и других трубопроводах.
Типы, модели и области применения:
Тип | модель | приложение | |
|
Изолирующая прокладка для изоляционной группы | ||
Отверстий для болтов нет. | |||

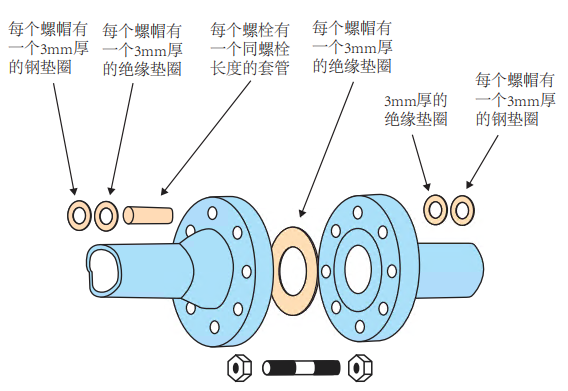

Тип Ф | ТСГ9100–РФ | Устанавливается в центре отверстия под болт. | |
Уплотняющая поверхность фланца внутри круга | |||
начальство. | |||

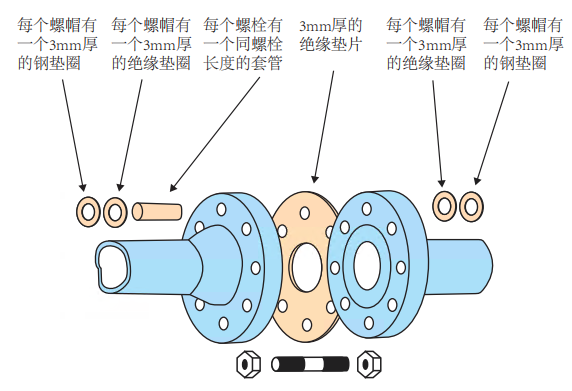

Тип Е |
|
ТСГ9200–ФФ |
Наружный диаметр изолирующей прокладки изоляционной группы соответствует наружному диаметру фланцевого кольца. Когда отверстия для болтов в прокладке открыты и болты точно на месте, можно предотвратить недостаточную изоляцию фланца. |
Материал:
(1) Изолирующая прокладка
имя | оценка | водопоглощение % | Предел прочности на разрыв, фунт/кв. дюйм | Сила сжатия, фунт/ кв. дюйм | Прочность на изгиб, фунт на квадратный дюйм | Диэлектрическая прочность ВПМ | Предел постоянной рабочей температуры ℃ |
Бакелит ( ткань ) Лен/ткань, армированный фенольной смолой |
CE |
3.5 |
12000 |
34000 |
17500 |
400 |
125 |
Бакелит (бумага), фенол и бумажный ламинат |
XP |
1.5 |
18000 |
45000 |
29000 |
600 |
130 |
Бакелит, неопрен с резиновым покрытием /фенольный каучук с покрытием NBR и бумажный ламинат |
XPN |
1.5 |
18000 |
45000 |
29000 |
600 |
130 |
Эпоксидная смола, армированная стекловолокном Класс Эпоксидная смола, армированная волокном | ФР4/G10 |
0.01 |
40000 |
66000 |
65000 |
800 |
140 |
Эпоксидная смола, армированная стекловолокном Класс Эпоксидная смола, армированная волокном | ФР5/G11 |
0.20 |
43000 |
63000 |
80000 |
900 |
180 |
Силиконовая резина, армированная стекловолокном Класс армированного волокном силикона | G7 |
0.19 |
22000 |
40000 |
18500 |
350 |
220 |
Фенольная смола, армированная стекловолокном Класс Фенольная смола, армированная волокном | G3 |
2.0 |
42000 |
76000 |
55000 |
375 |
325 |
(2) Материалы изоляционной втулки и прокладки
имя |
оценка |
Водопоглощение % |
Диэлектрическая прочность ВПМ |
Предел постоянной рабочей температуры ℃ |
ПолиэтиленПолиэтилен |
- |
0.01 |
450 |
41 |
Бакелит Фенольный и бумажный ламинат |
ЛЕ |
1.1 |
400-500 |
107 |
Эпоксидная смола, армированная стекловолокном Класс Эпоксидная смола , армированная волокном |
ФР4/G10 |
0.01 |
800 |
140 |
Полиэфирная пленкаПолиэфирная пленка |
Майлар® |
0.8 |
4000 |
149 |
Арамидное волокно |
Номекс® |
- |
400 |
232 |
